Systemy minimalistyczne
Obecne trendy architektoniczne preferują coraz większe przeszklenia. Przeznaczone dla klientów indywidualnych systemy drzwi przesuwnych z ukrytą ramą charakteryzują się wąskimi profilami międzyszybowymi. Łączą w sobie nowoczesny design i funkcjonalność. Ramy zostają schowane w ścianach, podłodze i suficie. Konstrukcja ta sprawia wrażenie delikatnej i zyskuje minimalistyczny wygląd, co daje poczucie niczym nieograniczonej przestrzeni. Zastosowanie wysokiej jakości profili aluminiowych zapewnia izolację termiczną na najwyższym poziomie.
Do produkcji przeszkleń minimalistycznych możemy wykorzystać następujące systemy:
- Panorama firmy SCHUECO,
- Skyline firmy ALUPROF,
- Slimline firmy METRA ,
- Moreview firmy YAWAL,
System Aluprof

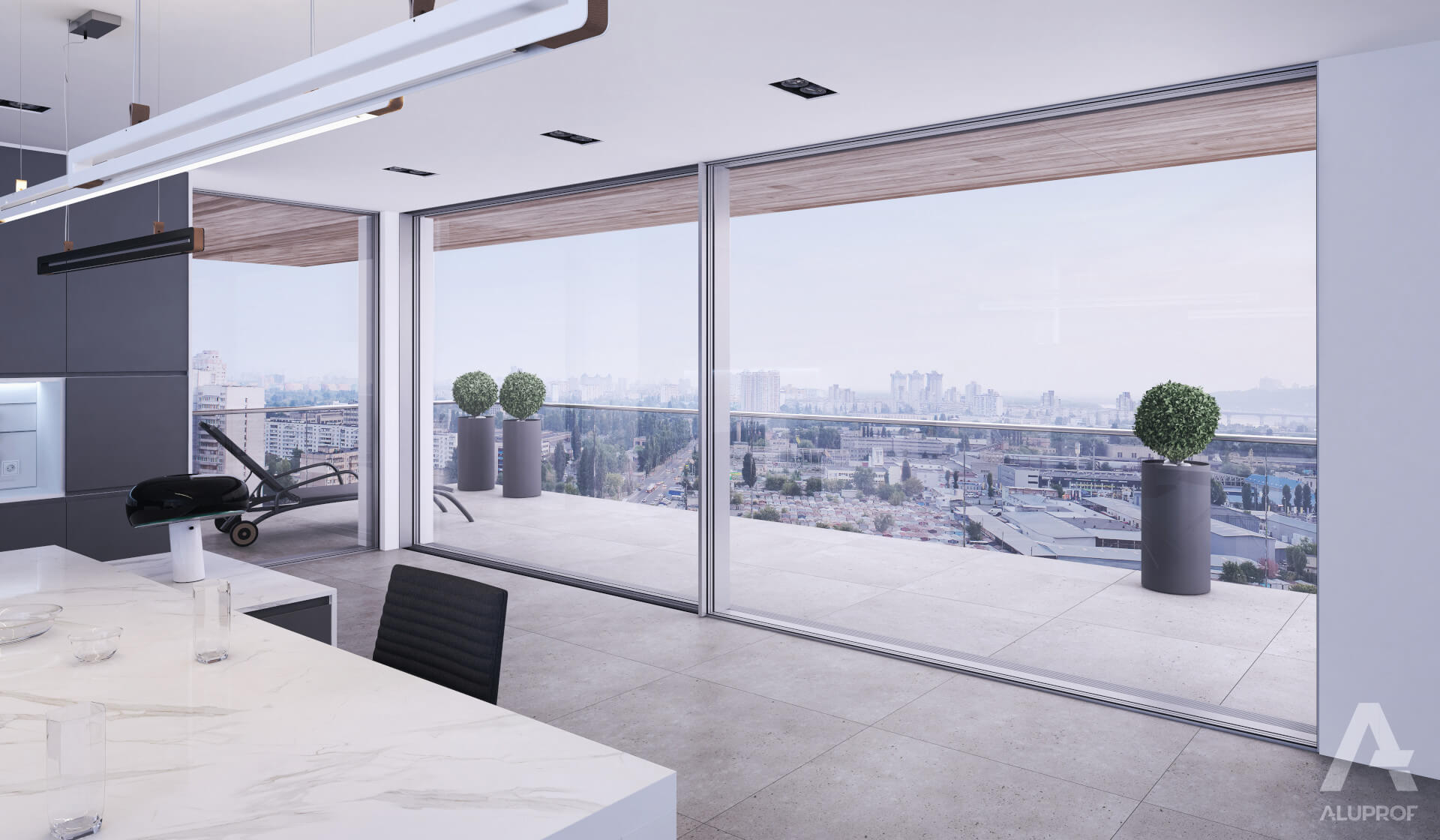

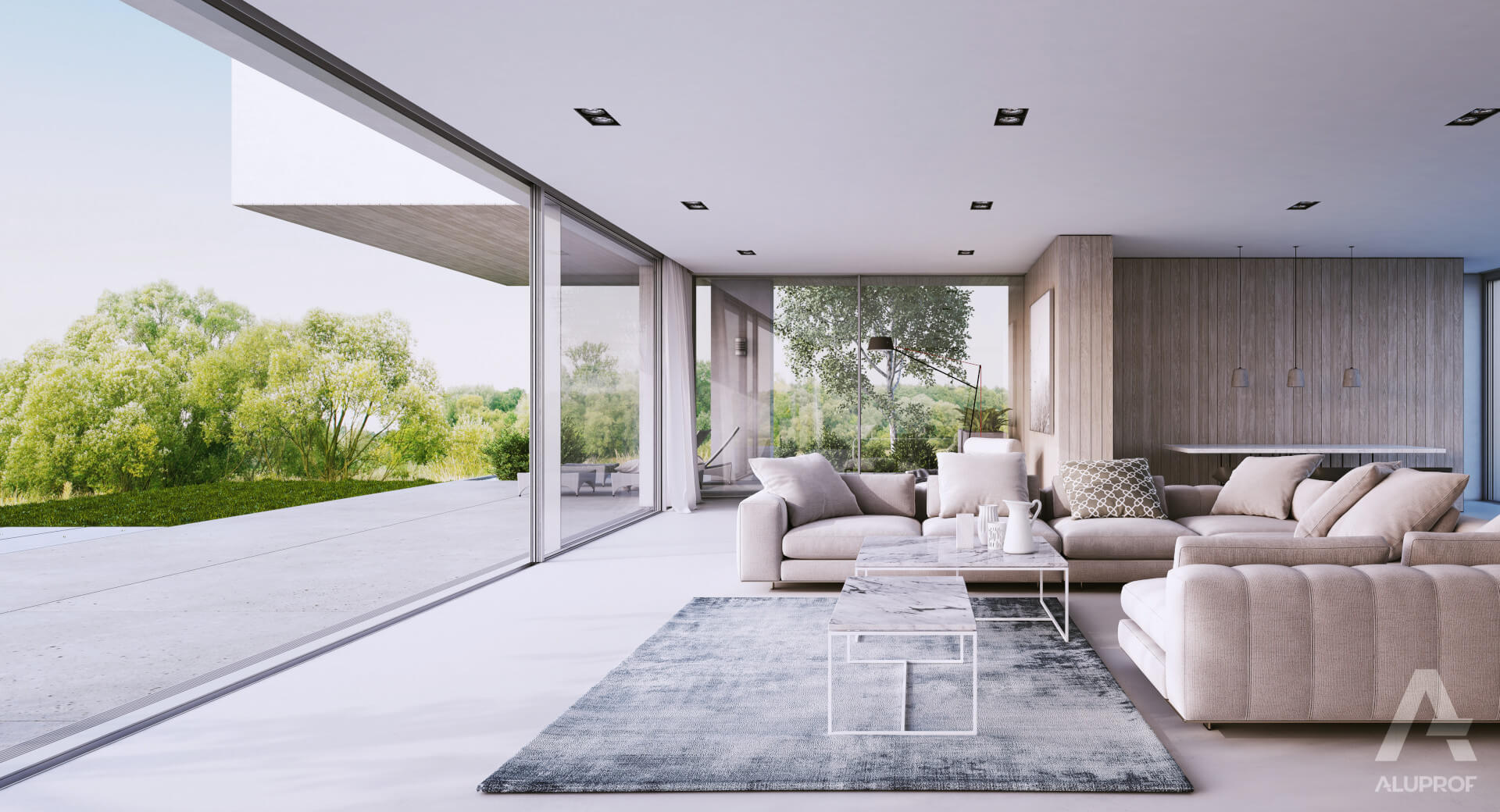

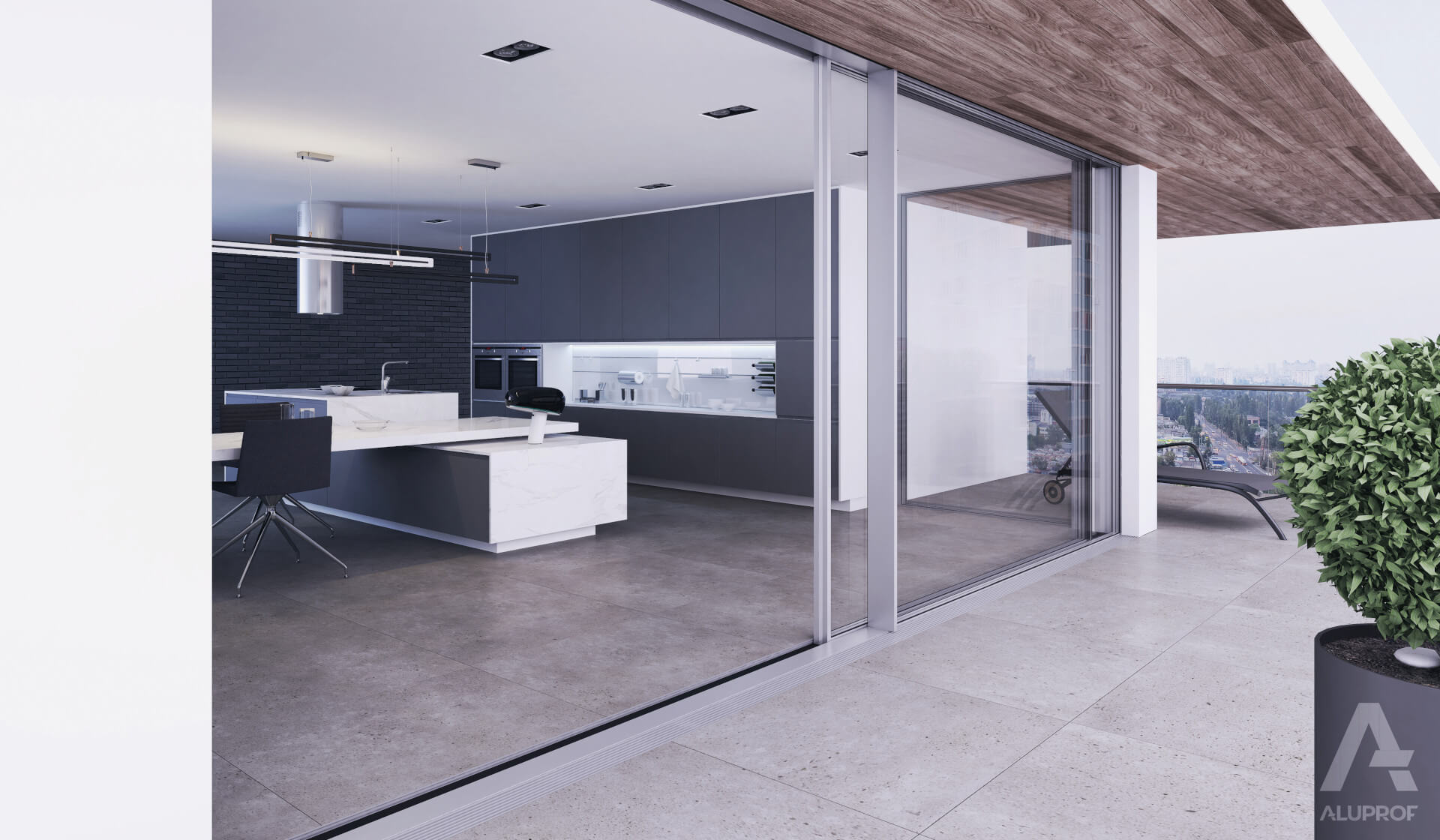

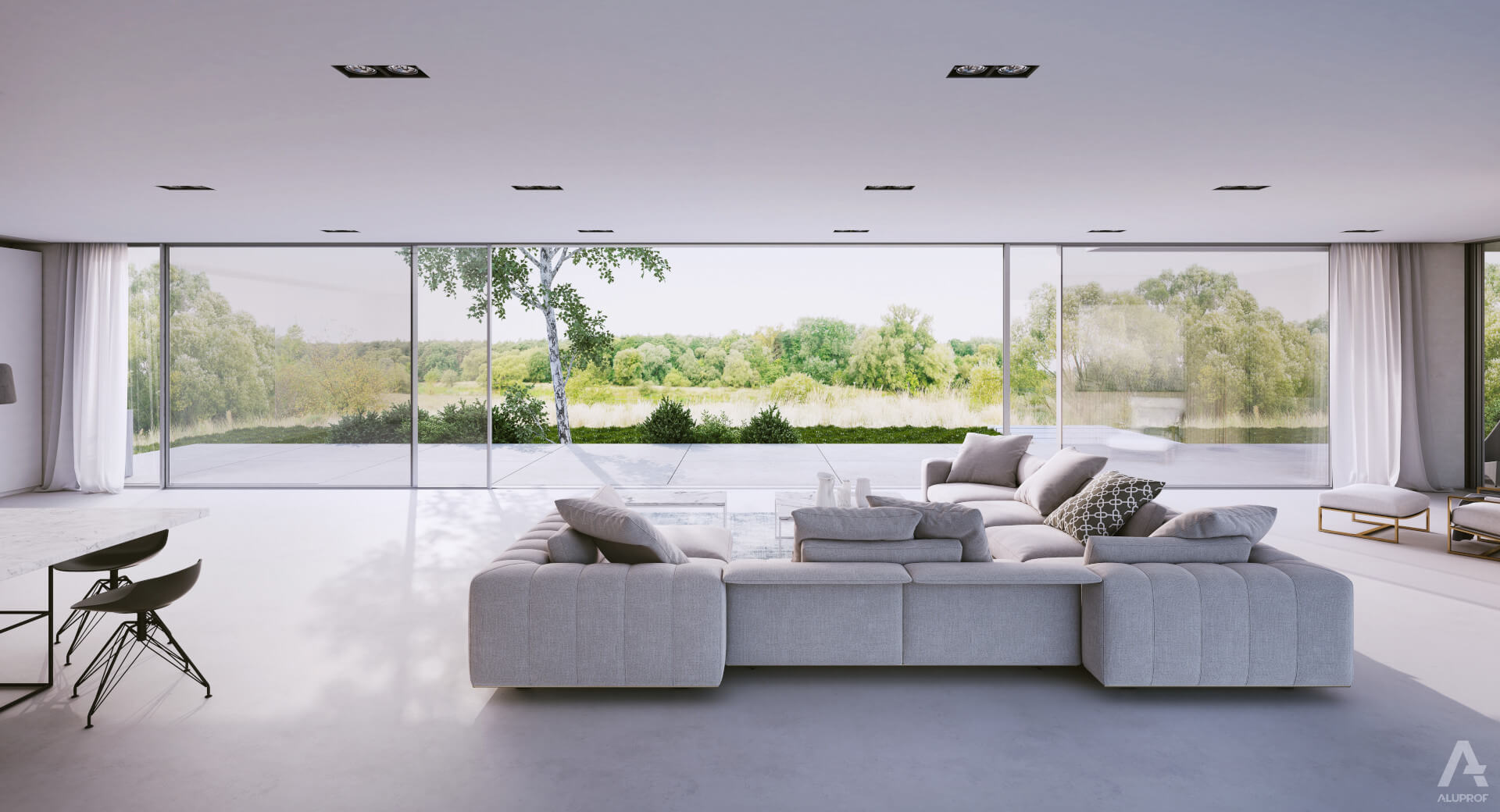

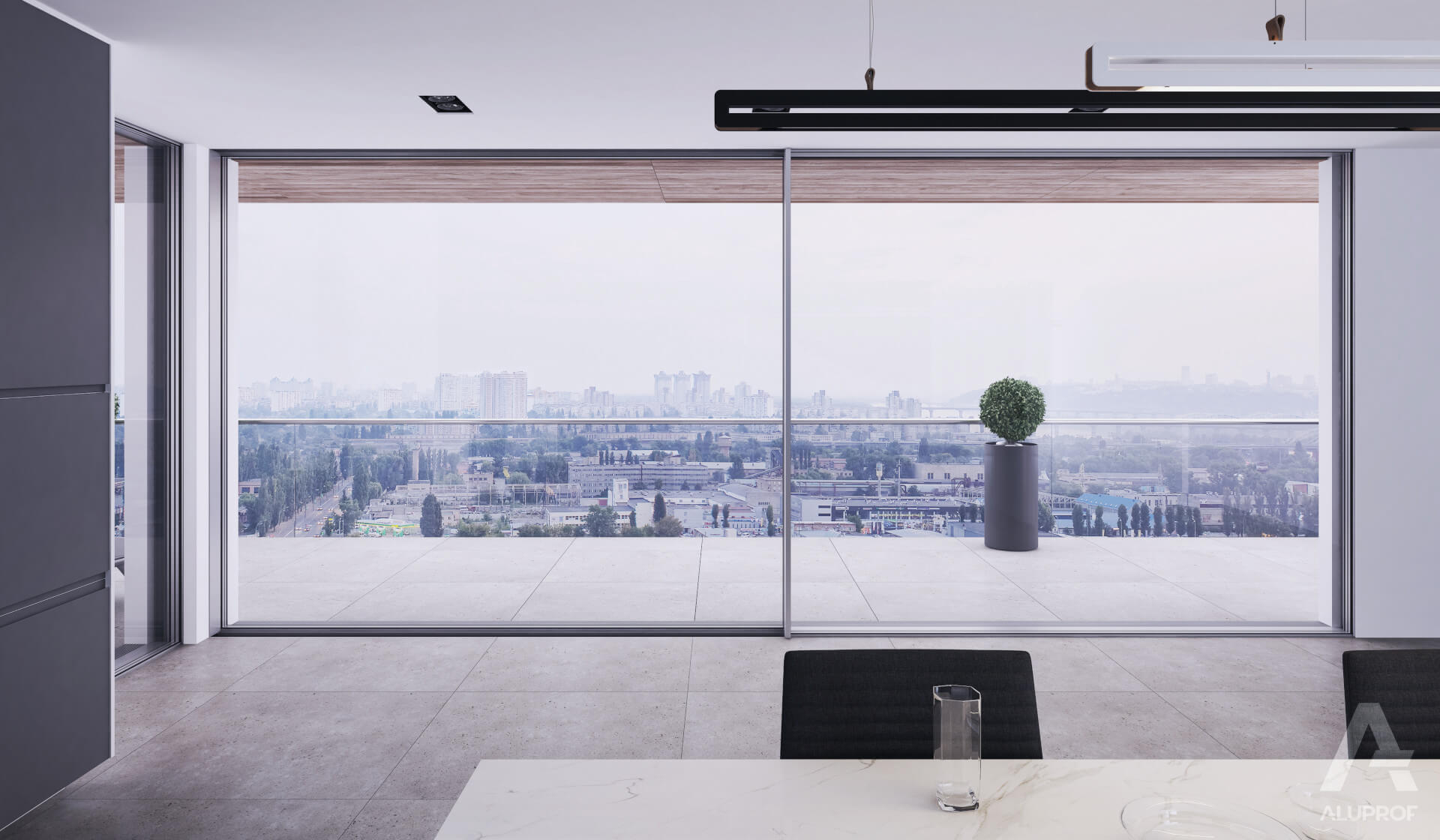

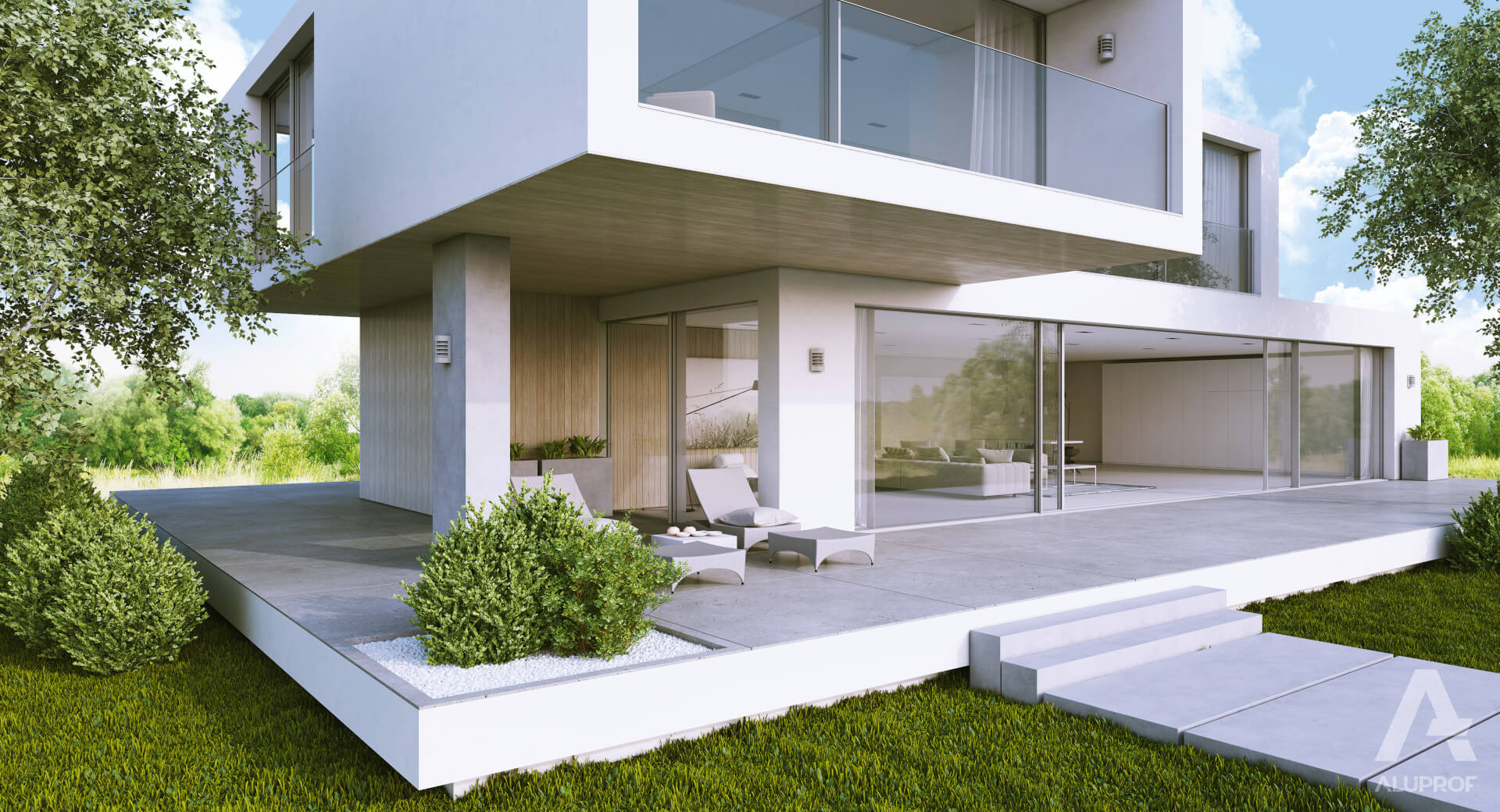

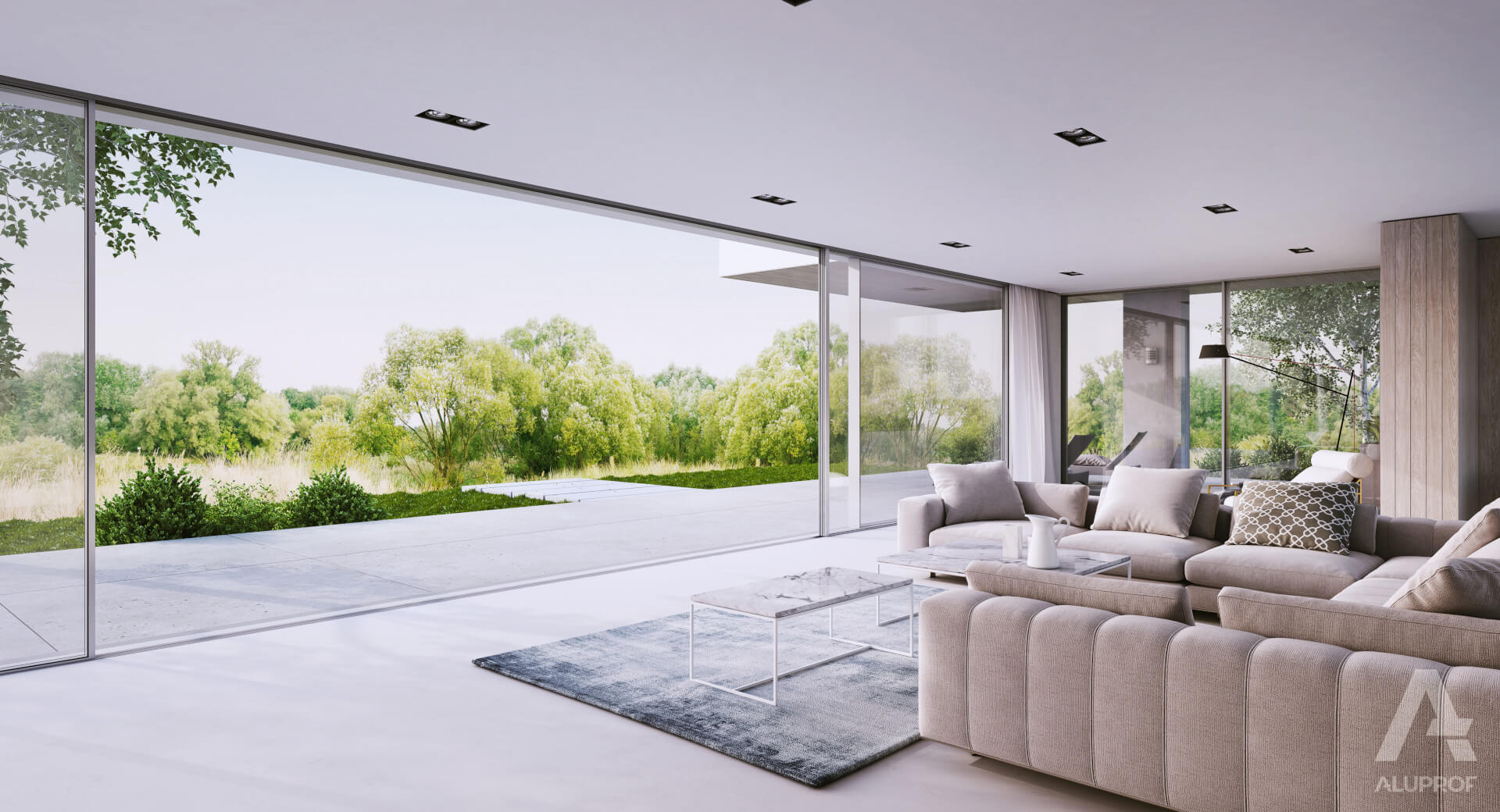

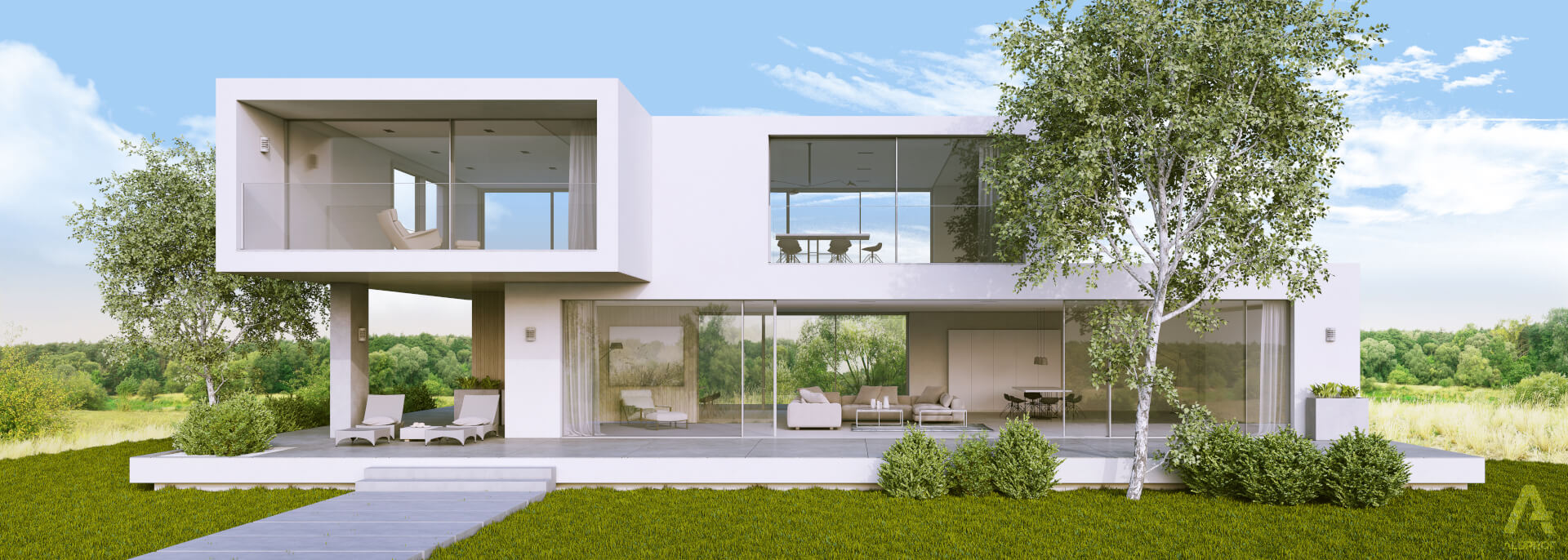

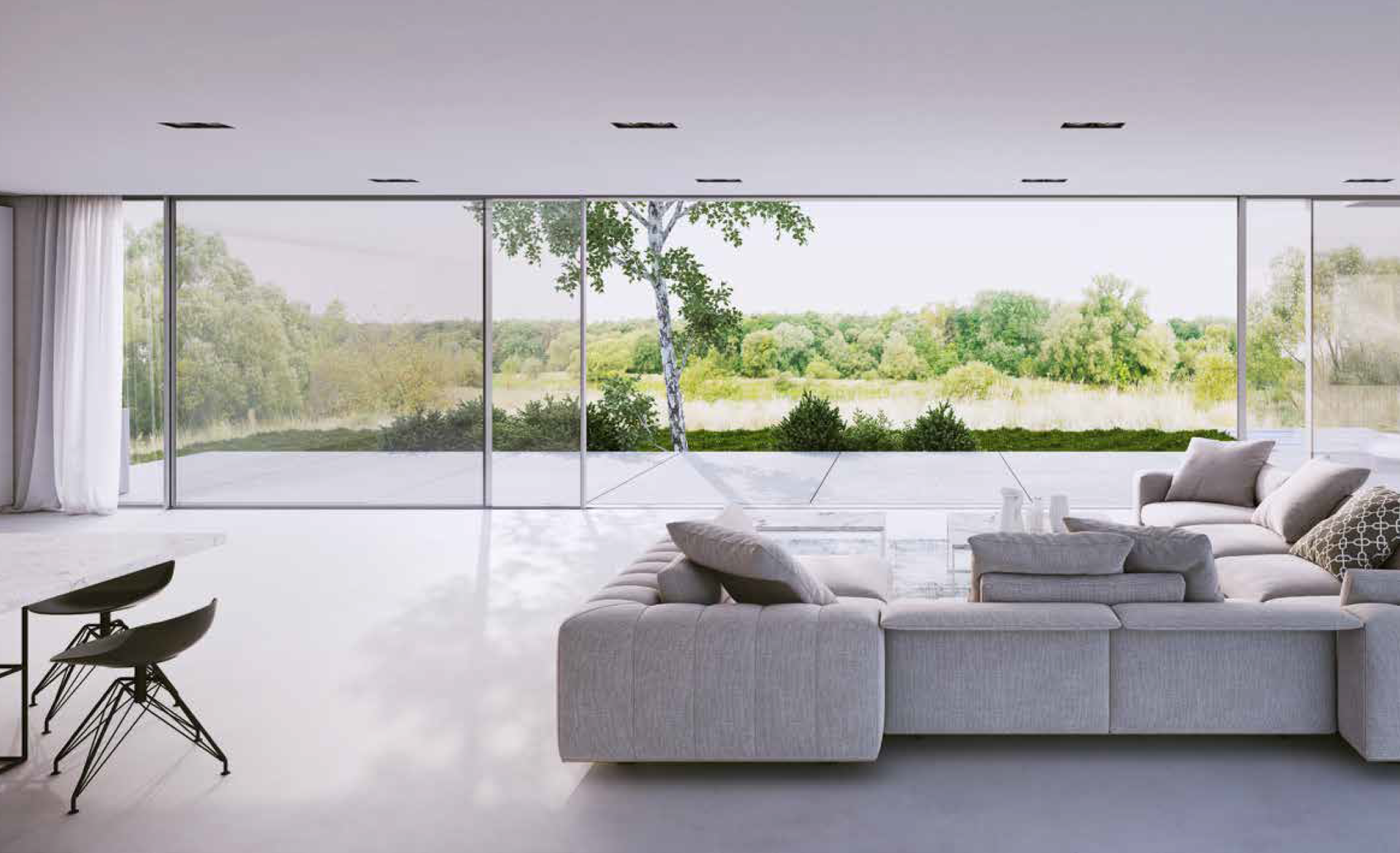

Jednym z rozwiązań wykorzystywanym przy produkcji drzwi przesuwnych z ukrytą ramą to system MB-SKYLINE firmy Aluprof, który także bazuje na wąskich profilach. Zapewnia komfortowe, bezprogowe przejście z domu na taras co daje idealne połączenie wnętrza budynku z otoczeniem. Dzięki tego typu rozwiązaniom możemy uzyskać bardzo duże przeszklenia z wąskimi liniami podziału, co dodatkowo daje poczucie lekkości i estetyki.
Dane techniczne
| CHARAKTERYSTYKA SYSTEMU MB – SKYLINE | ||
|---|---|---|
| Nr | Opis | Wartość |
| 1 | Brak ograniczeń szerokości konstrukcji | |
| 2 | Maksymalny ciężar skrzydła | 700 kg |
| 3 | Maksymalna wysokość konstrukcji | 4000 mm |
| 4 | Maksymalna wysokość konstrukcji | 4000 mm |
| 5 | Grubość szyby | 52-60 mm |
| 6 | Głębokość konstrukcyjna dla szyny dwujezdniowej | 190 mm |
| 7 | Głębokość konstrukcyjna dla szyny trzyjezdniowej | 292 mm |
| 8 | Głębokość konstrukcyjna skrzydła | 71 mm |
| 9 | Widoczna szerokość połączenia skrzydeł drzwi przesuwnych | 25 mm |
| 10 | Drzwi otwierane ręcznie lub automatycznie | |
| 11 | Napędy oraz centrale schowane w profilach ościeżnicy | |
| 12 | Brak ograniczeń szerokości konstrukcji | |
| PARAMETRY TECHNICZNE | ||
|---|---|---|
| Nr | Opis | Wartość |
| 1 | Przepuszczalność powietrza | klasa 3 wg PN-EN 12207 |
| 2 | Wodoszczelność | klasa 9A (600Pa) wg PN-EN 12208 |
| 3 | Odporność na obciążenie wiatrem | klasa C5 (2000Pa) wg PN-EN 12210 |
| 4 | Izolacyjnośc termiczna | Uw od 0,85 W/m²K |
System Metra

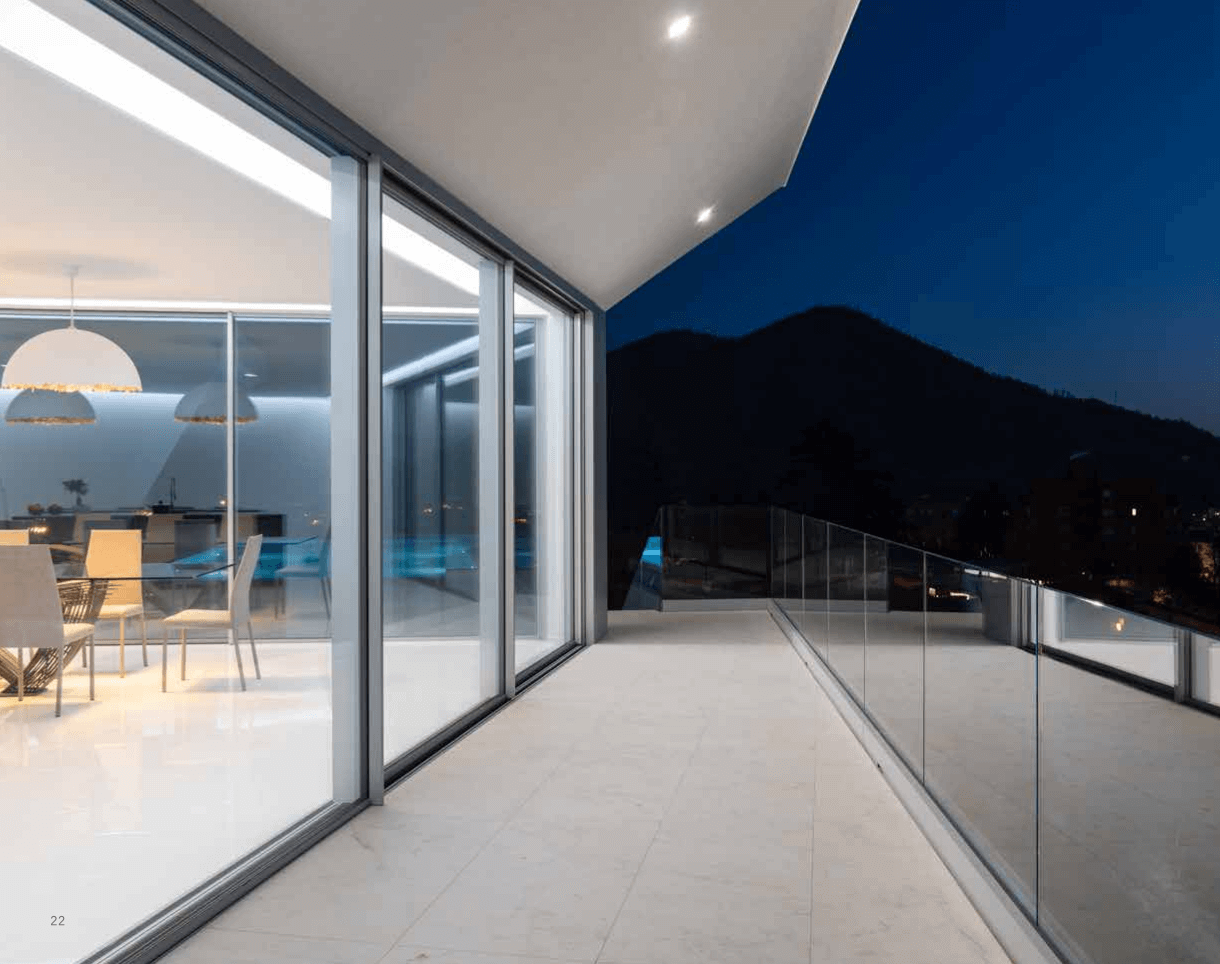

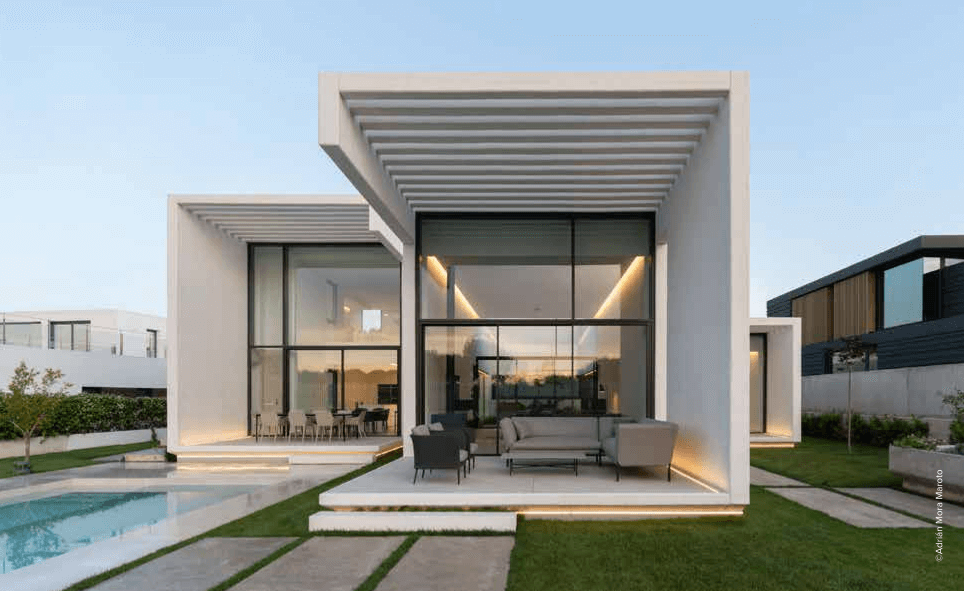

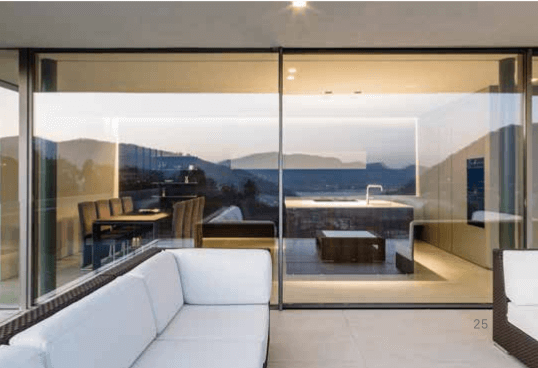

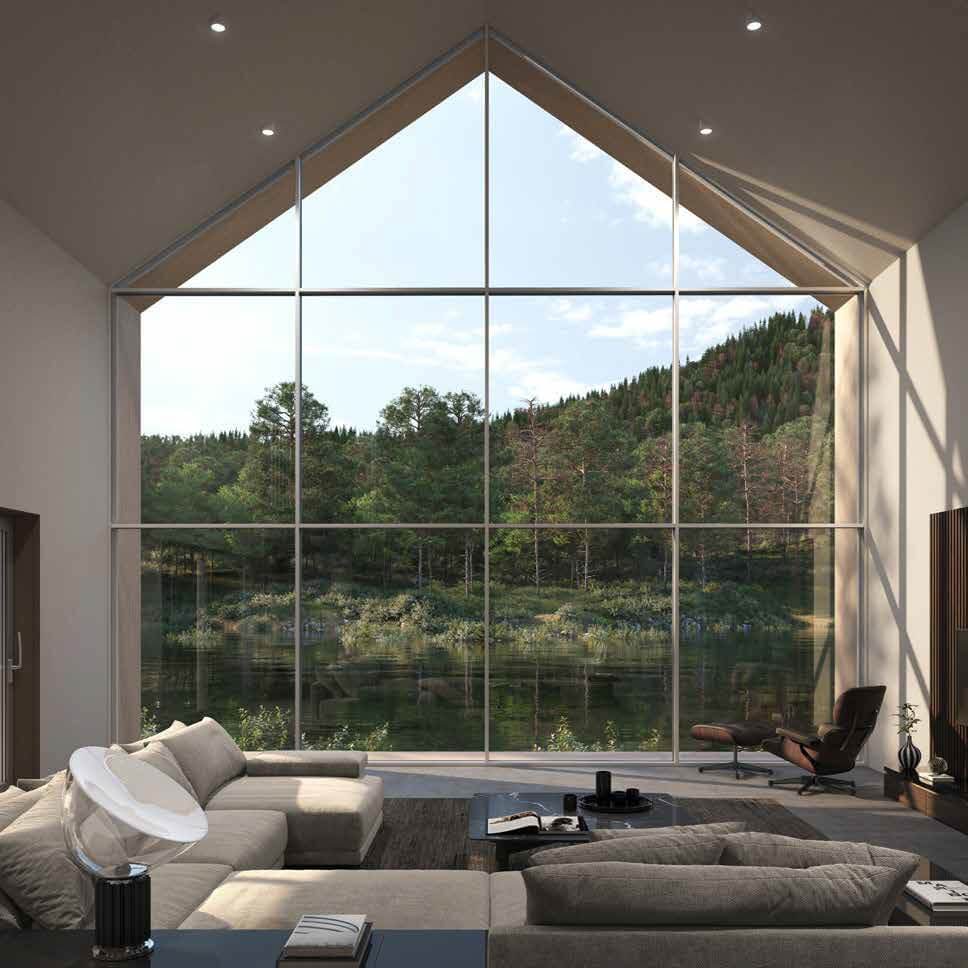

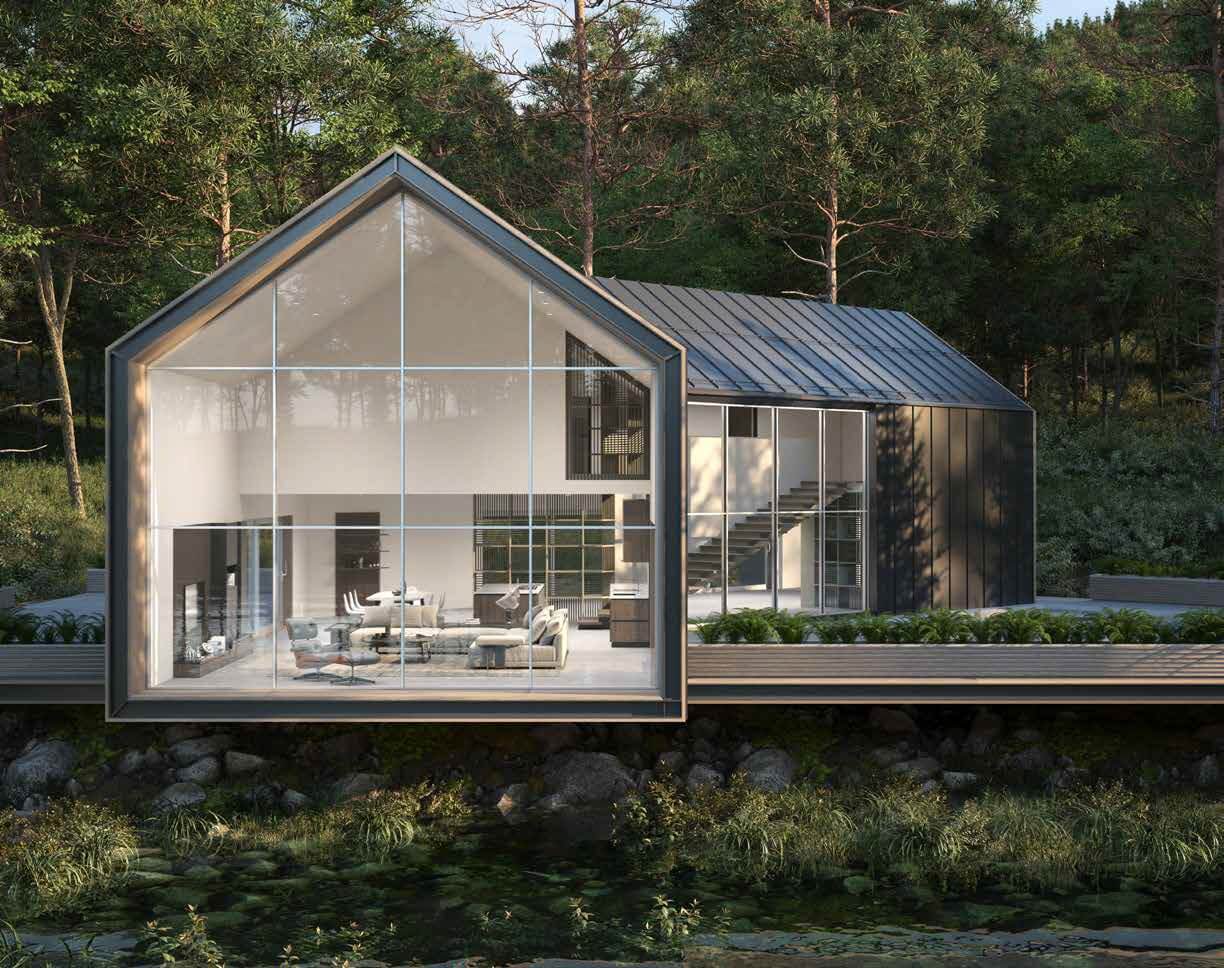

Tworzenie najbardziej ambitnych projektów architektonicznych i nowatorskich rozwiązań możliwe jest dzięki wykorzystaniu zintegrowanego systemu ścian fasadowych z aluminium. Takie możliwości daje wykorzystanie systemu POLIEDRA SKY firmy METRA Jednym z produktów jest POLIEDRA SKY 35 LUX. To profil o doskonałych parametrach przy zaledwie 35 mm wymiarze architektonicznym, idealny do tworzenia przeszkleń i ścian fasadowych.
Dane techniczne
| PARAMETRY TECHNICZNE | ||
|---|---|---|
| Nr | Opis | Wartość |
| 1 | Głębokość słupa zmienna | 75 do 175 mm |
| 2 | Grubość szklenia | do 60 mm |
| 3 | Nośność na każdy modu | Do 380 kg |
| 4 | Odporność na włamanie | Klasa RC2 |
| 5 | Współczynnik przenikania ciepł | 1,0 do 1,4 W/m2K |
| 6 | Przepuszczalność powietrza | Klasa AE |
| 7 | Wodoszczelność | Klasa RE1200 |
| 8 | Izolacyjność akustyczna | Rw 50 dB |
| 9 | Odporność na uderzenia | Klasa I5 |
System Yawal

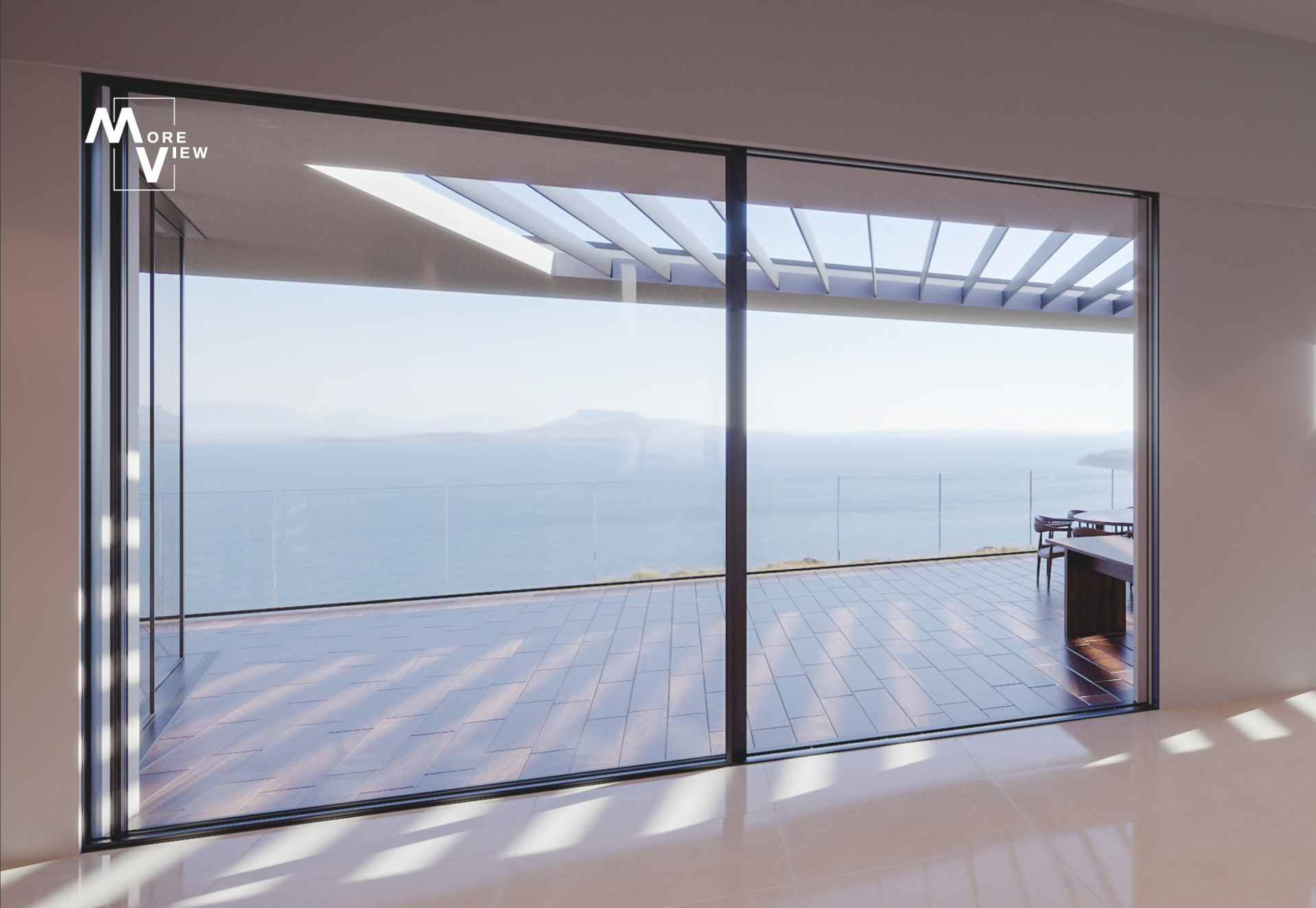

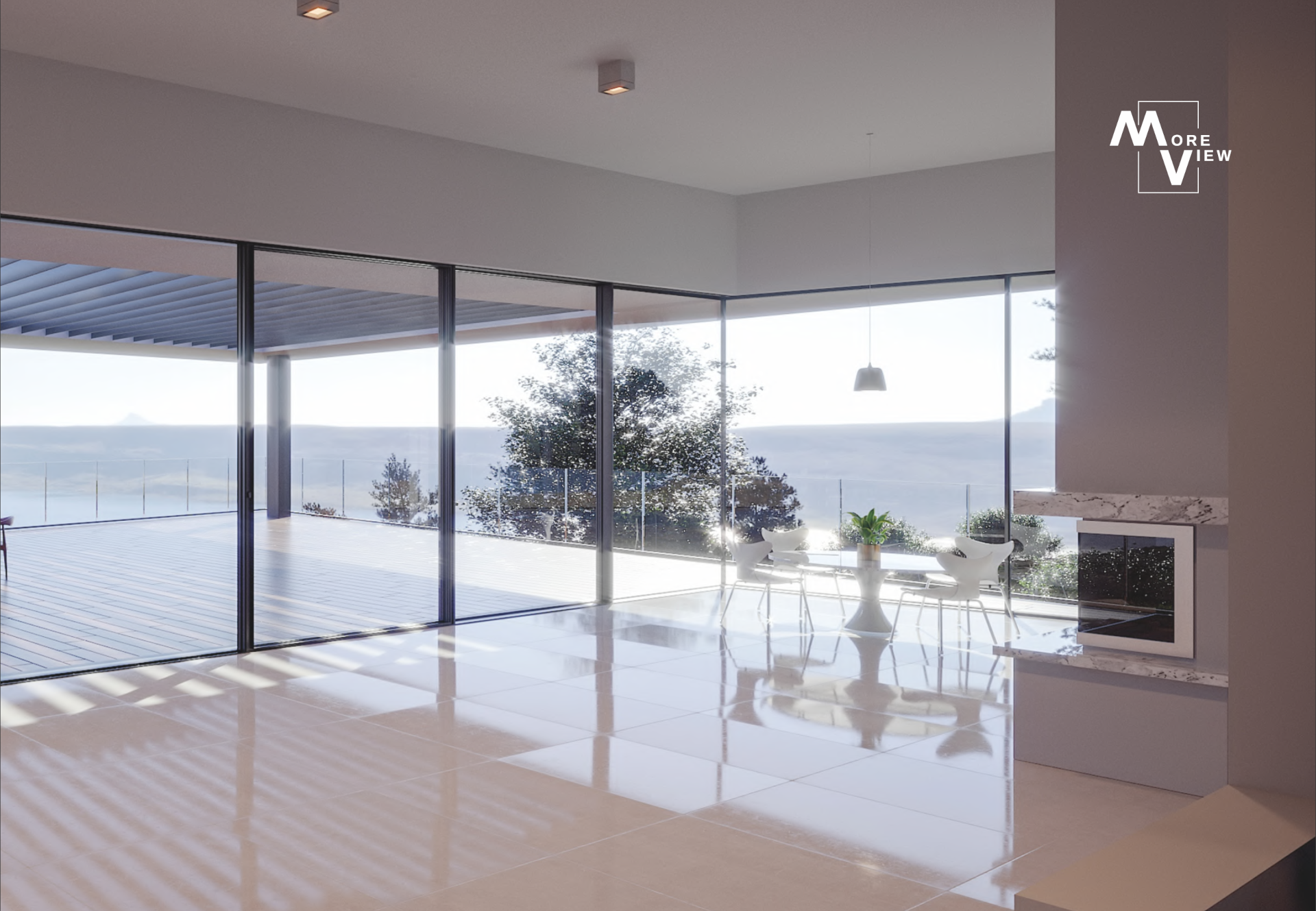

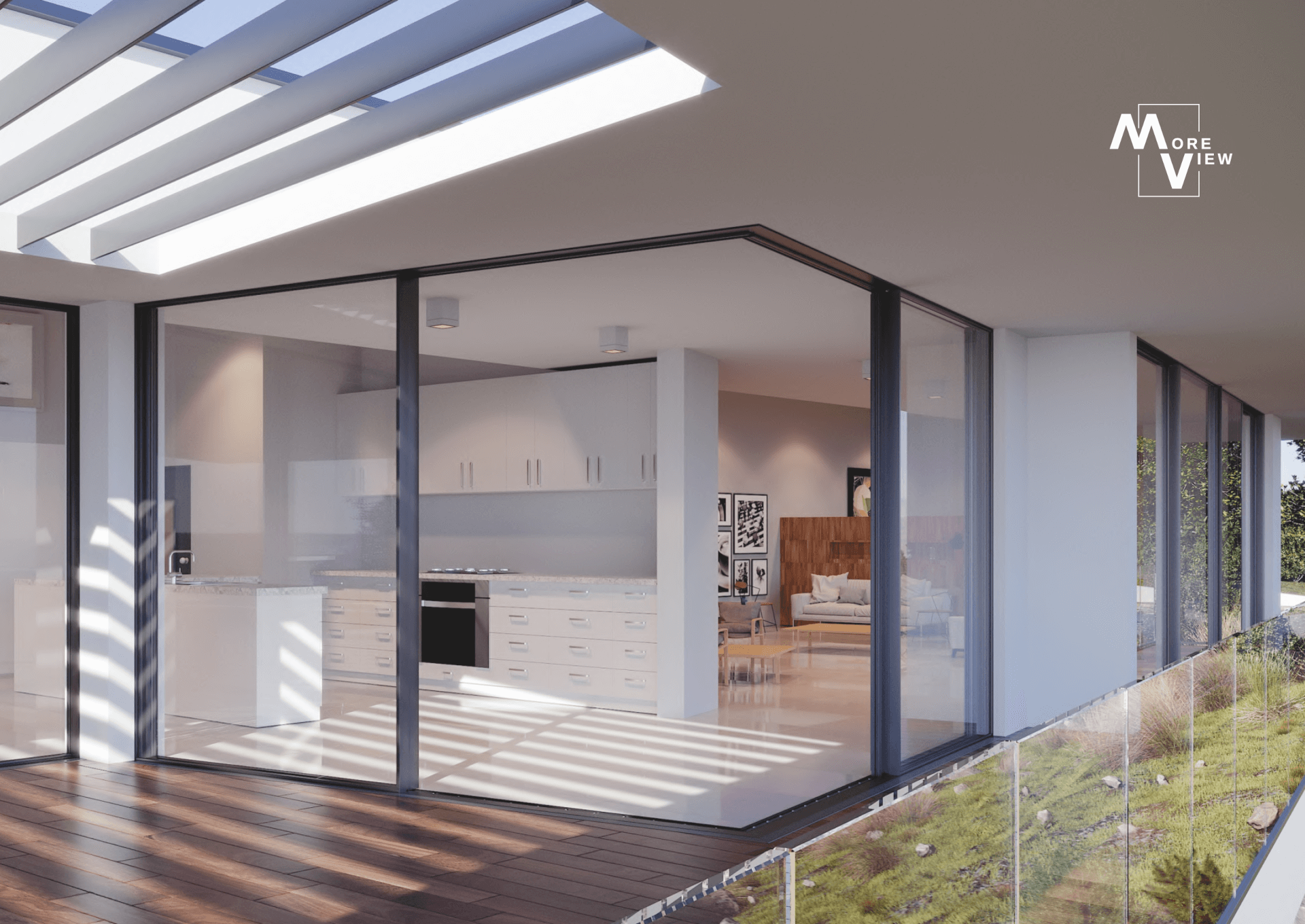

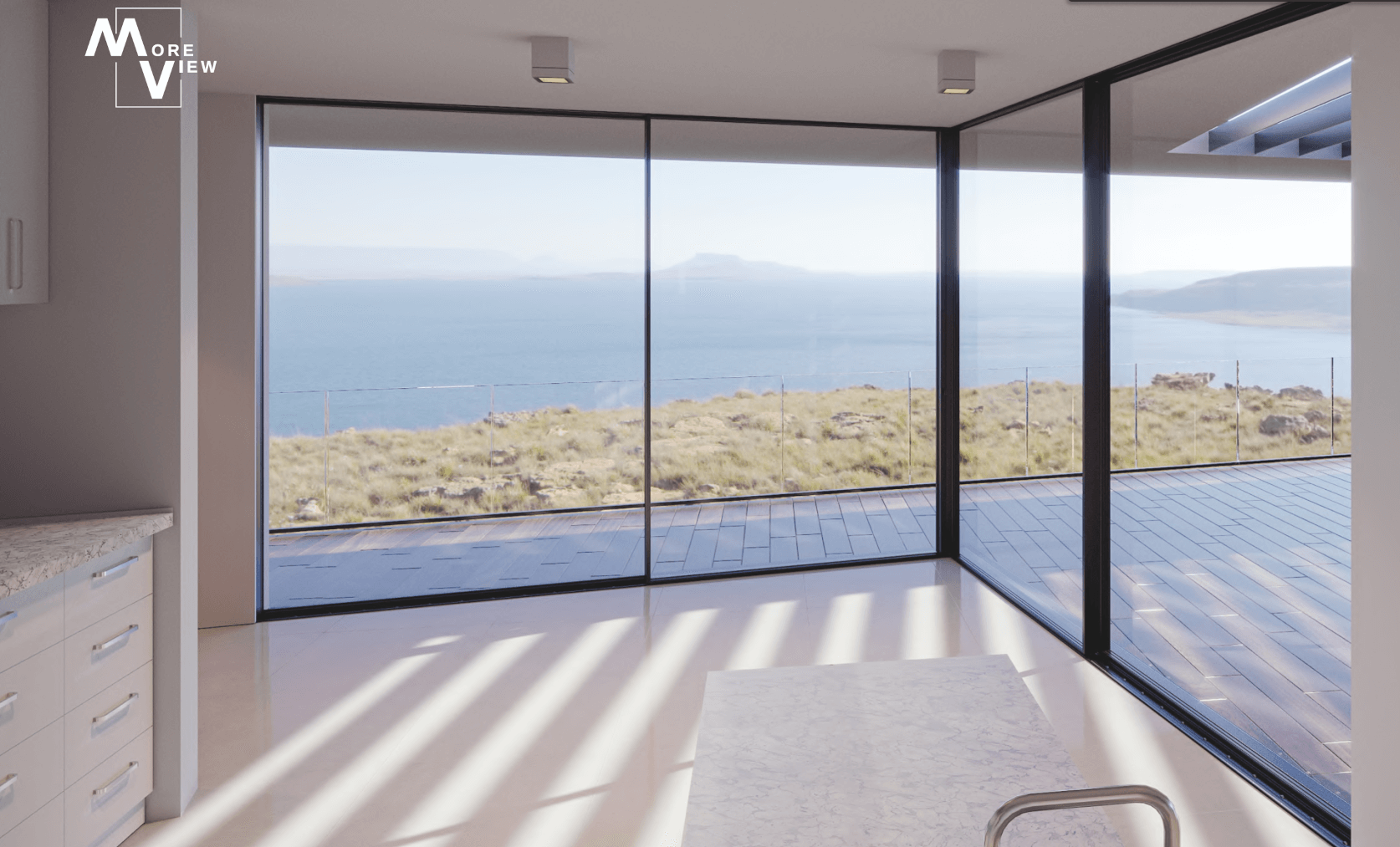

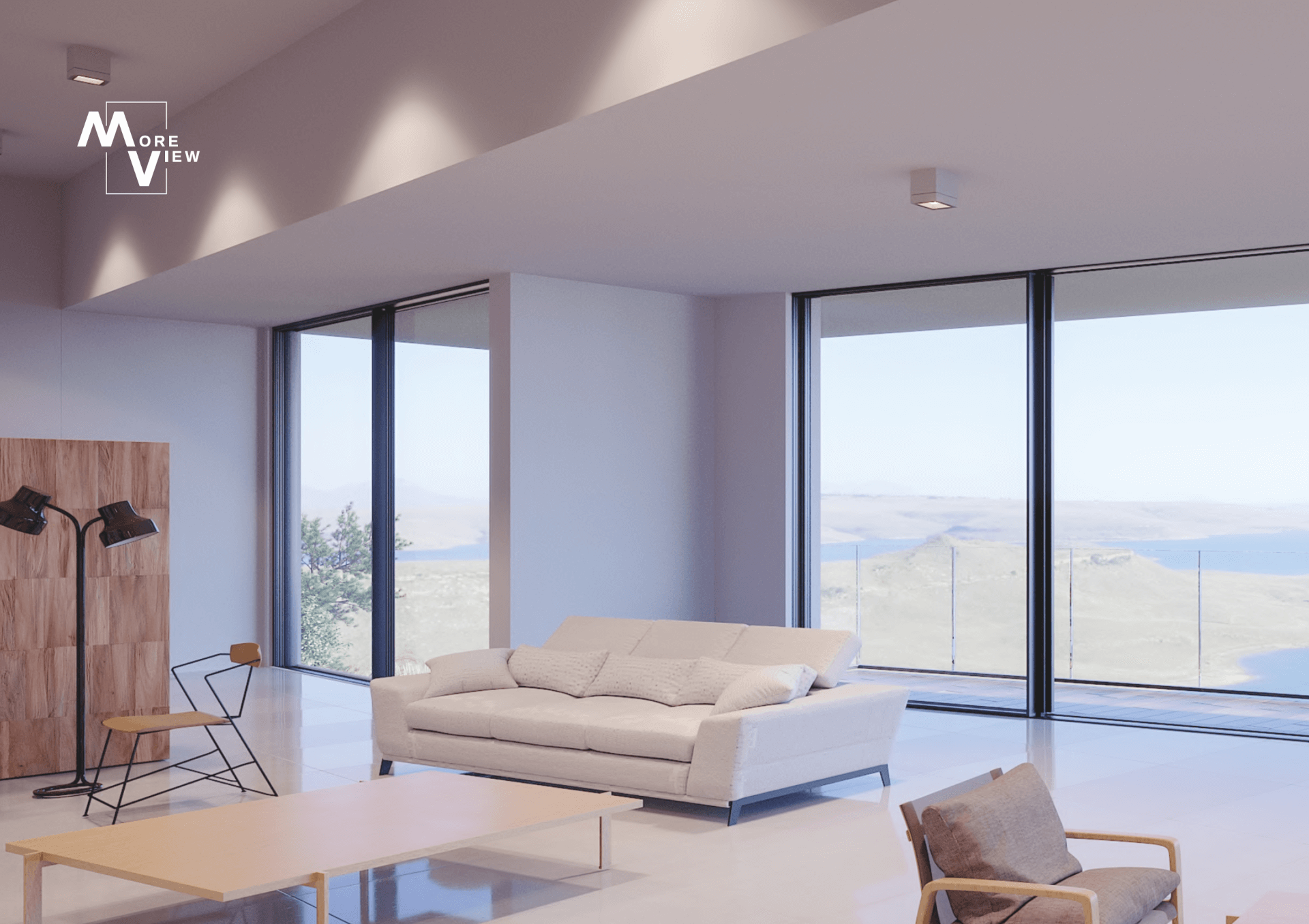

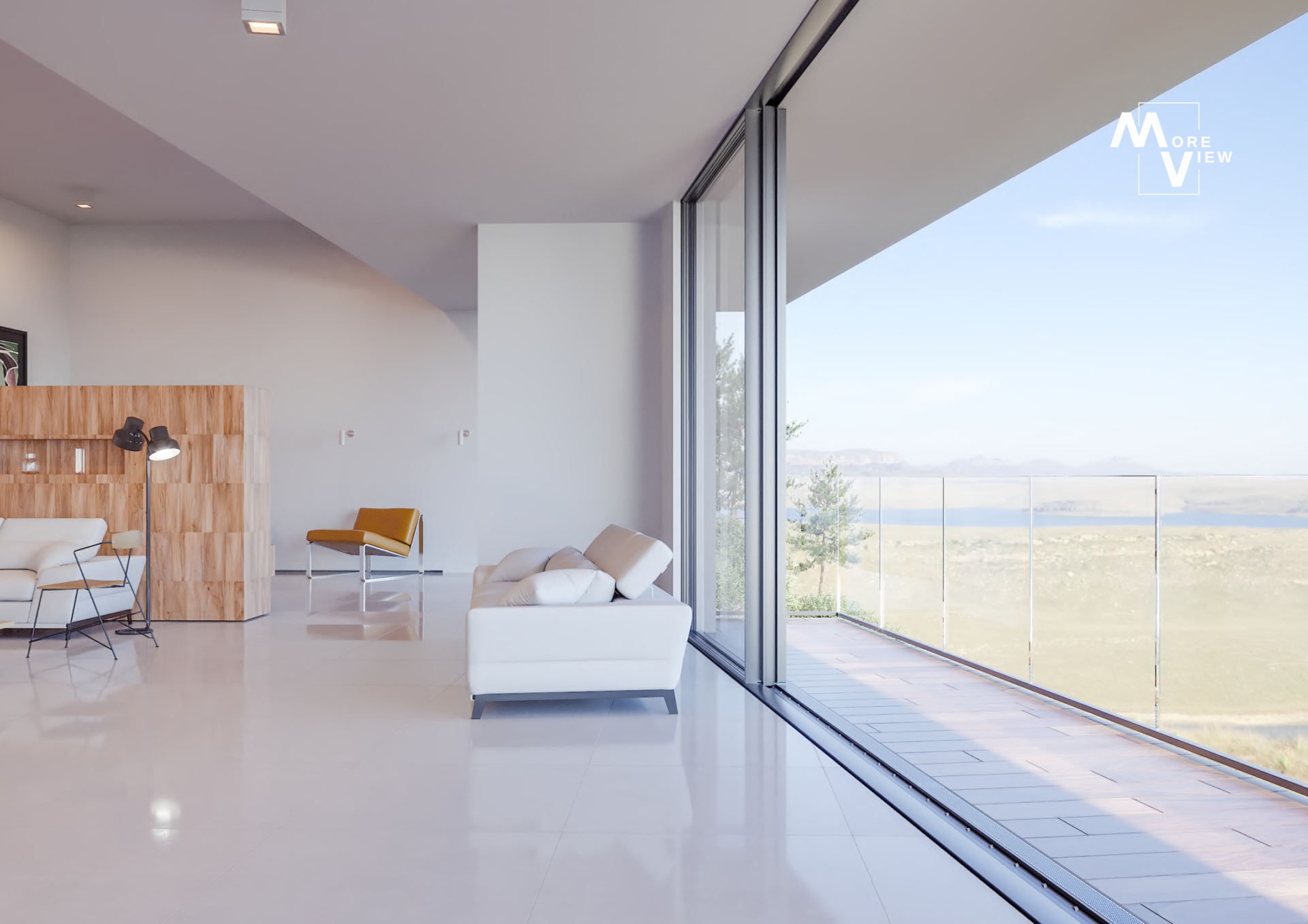

System Moreview firmy Yawal to wielkogabarytowe drzwi przesuwne bez widocznych profili aluminiowych. Możliwośc ukrycia ich w ścianach, posadzce i suficie zwiększa poczucie przestrzeni do maksimum. Szerokość słupka na zejściu to zaledwie 27 mm. Takie rozwiązanie powiększa optycznie pomieszczenia oraz umożliwia maksymalny stopień nasłonecznienia i doświetlenia. Poniżej prezentujemy przykładowe rozwiązania z zastosowaniem systemu Moreview:
Dane techniczne
| CHARAKTERYSTYKA SYSTEMU YAWAL MOREVIEW | ||
|---|---|---|
| nr | opis | wartość |
| 1 | Maksymalny ciężar skrzydła przesuwanego manualnie | 400 kg |
| 2 | Maksymalny ciężar skrzydła przesuwanego automatycznie | 1200 kg |
| 3 | Maksymalny ciężar skrzydła stałego | 1200 kg |
| 4 | Maksymalna wysokość konstrukcji | 4000 mm |
| 5 | Maksymalna szerokość skrzydła | 4000 mm |
| 6 | Grubość szyby | 50-60 mm |
| 7 | Głębokość konstrukcyjna dla szyny dwujezdniowej | 192 mm |
| 8 | Głębokość konstrukcyjna dla szyny trzyjezdniowej | 294 mm |
| 9 | Głębokość konstrukcyjna skrzydła | 72 mm |
| 10 | Widoczna szerokość połączenia skrzydeł drzwi przesuwnych | 27 mm |
| PARAMETRY TECHNICZNE | ||
|---|---|---|
| nr | opis | wartość |
| 1 | Przepuszczalność powietrza | klasa 4 wg PN-EN 12207 |
| 2 | Wodoszczelność | klasa 9A wg PN-EN 12208 |
| 3 | Odporność na obciążenie wiatrem | klasa C4 wg PN-EN 12210 |
| 4 | Współczynnik przenikania ciepła | Uw od 0,7 W/m²K |
| 5 | Odporność na włamanie | klasa RC2 |
| 6 | Izolacyjność akustyczna | Rw 42 dB |
| 7 | Odporność na uderzenie | klasa I5/E5 wg PN-EN 14019 |
| 8 | Uszczelki | EPDM, TPE |
